產品概述：
POHOVER-FIC-LN001雙環自愈式多業務數據光貓，采用世界最新光纖技術，專門為電力配網自動化、工業自動化、SCADA（數據采集及監控）、智能卡口和電警抓拍、高速公路視頻監控等工業行業數據通信而設計。
POHOVER-FIC-LN001雙環自愈式多業務數據光貓在一根光纖上提供多條全雙工信道。每個POHOVER-FIC-LN001提供2個RS485端口和4個以太網端口。POHOVER-FIC-LN001雙環自愈式多業務數據光貓允許2對RS485設備同時在不同的光環節點上進行點對點全雙工通信并提供4路共享100M以太網接口供用戶使用 。
POHOVER-FIC-LN001采用全透明的傳輸方式，所以它兼容任何格式的通信協議、數據格式。傳輸數據速率。由于采用了先進的自適應功能，POHOVER-FIC-LN001能提供范圍為0-115.2Kbps無縫任意速率。在RS-485信道上，任一節點的RS-485都可工作在主站模式。4路以太網方便用戶同時傳輸以太網數據。
POHOVER-FIC-LN001有兩對單模或多模光收發模塊，它可構成雙環雙纖自愈式光纖環網，尤其適合于配網自動化系統、測控系統、繼電保護系統、數據采集、監控系統等場合要求高可靠的情況下使用。
POHOVER-FIC-LN001雙環自愈式多業務數據網絡光端機組網方式多種多樣，除自愈式光纖環網外，還可組成分布總線中繼式光纖網，即用一對單、多模光纖作為總線，從頭到尾，將不同區域范圍的各節點聯成一條總線。
主要功能：
●使用多模或單模光纖,工作距離0-110KM（根據用戶要求，默認為40公里）。
●支持點對點連接、點對多點連接。
● 提供雙環自愈備份，鏈路報警功能。
● 2口RS232/485/422數據端口 。
●1-4個以太網接口。
● 任一節點均可做為中心節點 。
●環網中任意兩節點間均可通信，也可實現點對多點廣播通信。
● 一對光纖環網最多可實現1-3路通信鏈路
●工業導軌安裝。
物理接口：采用工業接線端子
電氣接口：標準RS-232C 異步協議，最高速率115.2kbps ，數據位寬、校驗位自適應。
2 RS-485接口
物理接口：采用工業接線端子
電氣接口：標準RS-485半雙工接口，自動雙向切換，無須方向控制信號，最高速率115。2kbps或更高（根據用戶要求），可接32-128節點，通信距離1200米；透明RS-485通訊協議 ，兼容各種信號方式的上位機通訊協議。
3 光纖接口
電氣接口：光接口SC、ST、FC頭可選,支持雙光纖或單光纖工作方式，多模、單模可選。
多模光接口：62.5/125um，光波長 820 nm /1310nm，距離0-4KM。
單模光接口：9/125um，光波長 1310/1550nm，距離0-110KM。
發光功率：≥－12dBm
接收靈敏度：≤－37dBm(BER≤10-11)
4以太網接口
符合標準
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid STP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.3ad for Port Trunk with LACP
速率：10Mbps/100Mbps自適應
接口類型：RJ45
5 其它技術參數
●環境溫度：-45C℃+85℃，濕度95%，不結露。
●抗干擾滿足IEC255-22-3嚴酷等級3要求
●抗振動、沖擊性能滿足IEC 255-21-1嚴酷等級1要求
●外形：工業導軌安裝
●電源：交流220V或直流9－30可選，功耗5W
●安裝方式：工業導軌方式
1、RS-232應用模式
RS-232應用方式共有兩種即點對點、點對多點方式 。
RS-232點對點方式：
POHOVER-FIC-LN001數據光端機組成的網絡最大可支持4對RS-232串口同時進行點對多點全雙工通信，
此時每對串口通信占用一個信道。

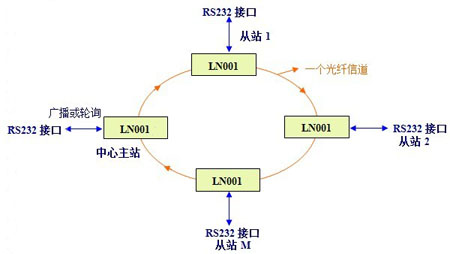

RS-232點對多點方式：
POHOVER-FIC-LN001數據光端機可通過輪詢（類似RS-485協議）完成主站對從站的點對多點的半雙工方式通信，特別情況下點對多點廣播方式（無須輪詢協議）。此時占用一個光纖信道。作為從站的節點數不受限制。

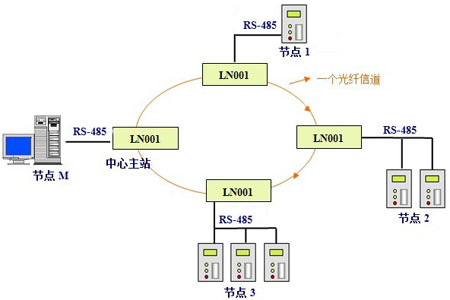

2、 RS-485應用模式
RS-485應用模式與RS-232點對多點的輪詢方式相似。每個節點的RS-485接口可接32-128個RS-485設備。RS-485占用一個光纖信道，任一節點均可作為主站。數據采集器透明傳輸RS-485協議，因此適合任意格式、用戶自定義的所有通訊協議。POHOVER-FIC-LN001具有485自動雙向切換技術，無需方向控制信號，兼容所有RS-485協議。根據不同的光纖組網方式，可分為RS-485環網或總線中繼式光纖網。
