提示:如果以下文檔的紅色部分設定正確,子鐘可以正常運行,!

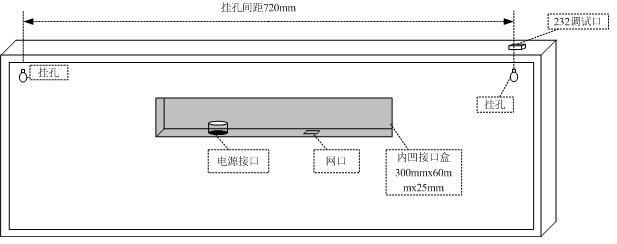

一,、 外觀
l 子鐘有3個接口:電源接口、232接口,、RJ45接口,。
l 232接口:調試時鐘接口,。
l RJ45接口:通訊接口,連接到以太網交換機,。
l 電源接口:接入AC220V,,航空頭線序:1:接紅色(火線),2:黃綠色(地線)3:藍色(零線)
設定IP地址及時間源
物理連接:用隨機配置的232直通電纜,,將計算機的串口將時鐘連結起來,。
軟件操作:計算機的操作
1) 打開:程序 – 附件- 超級終端

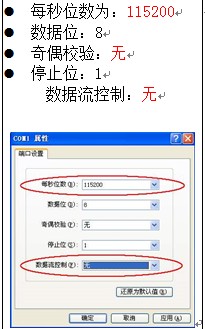

2) 超級終端設定:
進入超級終端:
鍵盤 敲擊回車鍵,超級終端顯示信息
命令說明:
Command Function/Example
-----------------------------------------
ipaddr Set ip address
ipaddr 192.168.1.26
mask Set ip mask address
mask 255.255.255.0
way Set default gateway address
way 192.168.1.1
mac Set ethernet mac address
mac 1a:2f:33:44:dd:cc
ntphost Set ntf host ip address
ntphost 210.72.145.44
ntp2host Set ntf2 host ip address
ntphost 210.72.145.44
traphost Set snmp trap host ip address
ntphost 192.168.1.100
upgradehost Set upgrade host ip address
ntphost 192.168.1.100
ledadj Set led brightness(0~63)
ledadj [0~19] [1~43]
ledlum Set led lum
ledlum [0~5]
timer Set timer
timer 2012-04-05 23:23:23
interval Set update interval
interval 5
save Save set
config Query current set
help Show all command
舉例:
1. 修改IP地址:
l ipaddr 192.168.xxx.xxx 回車
l save回車
2. 修改網關地址
l Way 192.168.1.1
l save回車
3. 修改掩碼地址
l Mask 255.255.255.0
l save回車
4. 修改主NTP服務器地址:
l ntphost 192.168.xxx.xxx 回車
l save回車
5. 修改備NTP服務器地址:
l ntp2host 192.168.xxx.xxx 回車
l save回車
6. 修改NTP校時間隔:
l Interval 5 回車
l save回車
7. 修改led模塊亮度:
l ledadj 0 60 回車
l save回車
8. 修改亮度等級
l ledlum 20 回車
l save回車
9. 修改告警服務器地址
l Traphost 192.168.1.200 回車
l save回車
10. 查看修改后的參數
l Config回車
屏幕顯示數據跑動,,即完成對NTP子鐘的IP地址的設定,。
如果在輸入過程中,不斷有信息彈出來,,無需理會,,繼續敲擊命令。
查看地址是否設定成功:輸入:Config命令,,會顯示出來設定后的地址信息,。開機跑動的表格,是固定的說明數據,,不是設定的設定的地址,。查看當前地址,只能使用config命令,。
二、網絡調試

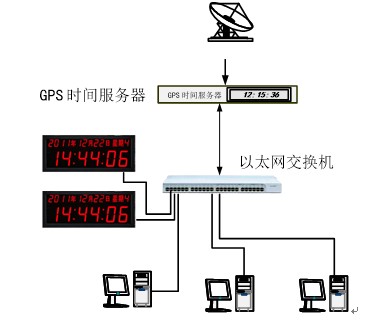

1,、拓?fù)鋱D
2,、在計算機上ping 通子鐘

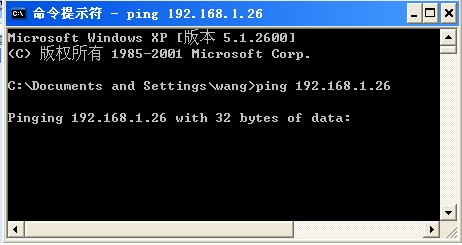

Ping 通子鐘:格式是:ping 192.168.1.26 (注:192.168.1.26是子鐘的IP地址)
附:ping 命令說明:
是DOS命令,一般用于檢測網絡通與不通 ,,也叫時延,,其值越大,速度越慢,。
PING (Packet Internet Groper)[1],,因特網包探索器,用于測試網絡連接量的程序,。
它是用來檢查網絡是否通暢或者網絡連接速度的命令,。作為一個生活在網絡上的管理員或者黑客來說,ping命令是第一個必須掌握的DOS命令,,它所利用的原理是這樣的:利用網絡上機器IP地址的唯一性,,給目標IP地址發送一個數據包,再要求對方返回一個同樣大小的數據包來確定兩臺網絡機器是否連接相通,,時延是多少,。
