一,、IP架構的子母鐘系統組成部分:
系統采用集中控制與調整,,同步傳輸分散顯示的網絡控制方式,,由如下6個部分組成:
1. 時間信號接收機
2. NTP時間服務器
3. 數據傳輸鏈路
4. 顯示子鐘
5. 時鐘網絡管理平臺
6. 電源
二,、 時鐘系統同步方式:
時間信號接收機接收到時間信號,傳送給NTP時間服務器,。需要時間的設備,,通過以太網向NTP時間服務器索取時間信號,NTP服務器收到索取時間信號請求命令時,,發出同步對時信號,,需要時間的設備收到同步時間信號后進行時間同步,。一個NTP時間服務器可以響應每秒500次的同步請求,同步精度為1-50ms,。NTP時間服務器可以支持任何操作系統,,如:windows操作系統、Linux/UNIX操作系統,、SUN SOLARIS操作系統,、IBM AIX和嵌入式操作系統。本公司生產的子鐘內嵌操作系統,,支持TCP/IP,、NTP協議,。
時間系統支持主,、備時間服務器冗余,主,、備時間服務器同時在線工作,,備用服務器處于熱備份狀態,如果主服務器出現故障,,客戶端自動和備用服務器進行時間同步,。如果網絡中有第3臺時間服務器,可以根據設定,,可以和第3臺時間服務器進行時間同步,。同時對主時間服務器進行時間跟蹤,如果主服務器恢復正常,,則客戶端自動恢復和主服務器進行時間同步,。

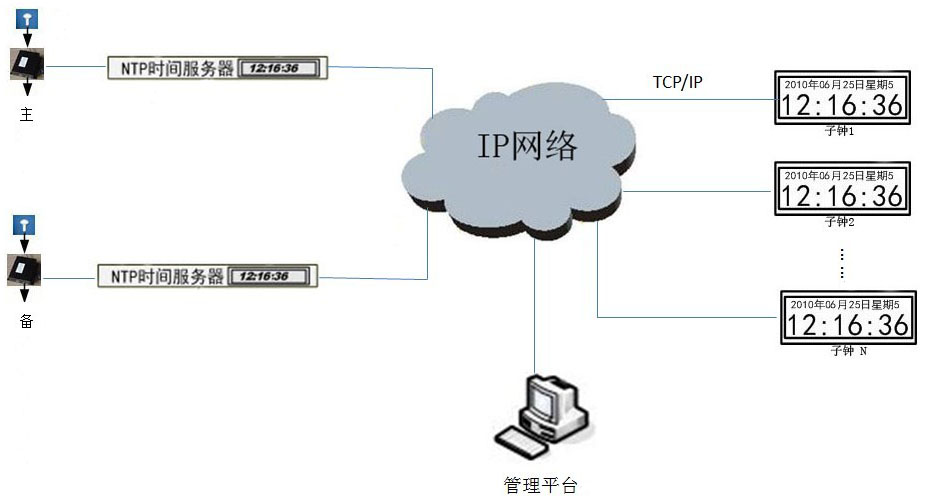

三、基于IP架構的子母鐘系統拓?fù)鋱D:
四,、采用IP架構子母鐘的優點:
1,、NTP子鐘采用計算機局域網組網技術,符合IEEE制定的IEEE 802.3標準以太網的技術標準,,內部采用嵌入式網絡技術,,采用NTP協議和NTP時間服務器進行數據通訊,時間誤差小于1-50ms,;
2,、采用標準NTP協議,不需要指定NTP時間服務器廠家,,子鐘可以無縫接入任何廠家的NTP服務器 ,,兼容性強。本公司產品可以和目前所有的NTP時間服務器同步,,包括進口NTP時間服務器,。用戶驗證辦法是,,直接同步互聯網的時間服務器,可以同步的時間服務器包括:中國,、日本,、臺灣、美國,、德國,、加拿大等的時間服務器;
3,、擴容方便,。在局域網內,只需增加網點即可擴容,;
4,、管理方便。在局域網內,,安裝平臺軟件,,可全網統一管理,可遠程修改IP地址,,子網掩碼,,網管。遠程調節時鐘亮度,。
5,、維護方便。每臺時鐘有固定的IP地址,,可精確定位,,快速找出故障時鐘;
6,、大系統的首選,。NTP子鐘是跨區域系統的首選,只要有一個計算機網絡,,可在一個時間源的情況下,,跨省市同步顯示,秒位完全同步跳動,,特別適合電力,、電信、石油,、鐵路,、高鐵等大型工程配套
