以前在GPS子母鐘系統中，多采用基于RS485總線結構的方式來實現對子鐘及其終端的校時。但這種方式目前已被基于IP方式的子母鐘系統逐漸取代。這也是基于客戶需求。以下就對RS485模式和TCP/IP模式做個對比：
●傳統RS485模式子母鐘系統面臨的問題

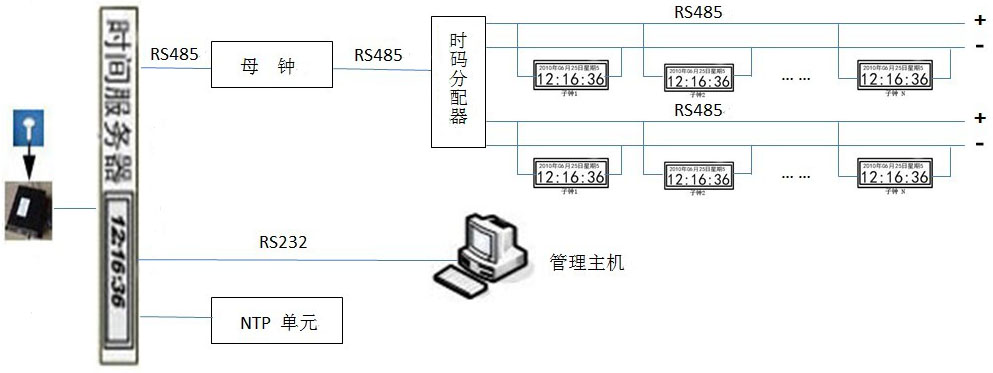

RS485架構方式的子母鐘拓?fù)鋱D：
從上圖我們可以看出傳統RS485總線模式的子母鐘系統具有以下問題：
1）升級擴容難。每增加一個新的節點需要同時增加線路，及對應母鐘的端口，導致系統擴容升級困難；
2）難于管理。基于RS485的模擬子母鐘系統，工程實施復雜，疊加的設備太多，導致出現故障率增大。且很難實現優有效管理；
3）標準化差。RS485模擬子母鐘系統大量采用私有技術，不可靠，標準化差，與其他系統及廠商設備融合困難。
4）缺乏對子鐘及終端設備自動定位手段，故障需人工排查，維護復雜。
基于以上問題，以TCP/IP方式架構的子母鐘系統提供了很好的解決方案。
●基于TCP/IP方式架構的子母鐘系統優點

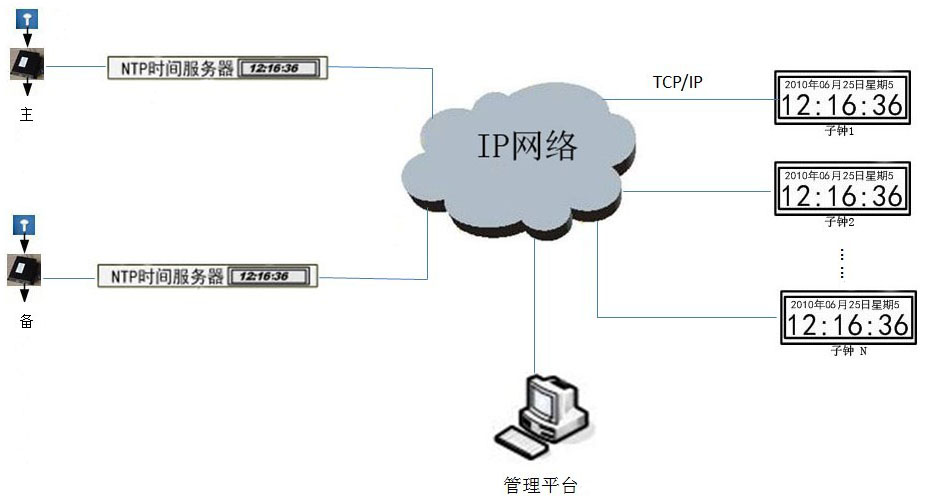

IP架構方式的子母鐘拓?fù)鋱D：
從上圖我們可以看到IP架構具有如下優點：
1）IP子母鐘系統讓系統變得更簡單。擴容只需增加網絡點位即可。
2）管理更簡單，更人性化。物理上分布部署，邏輯上集中管理；
管理平臺是基于開放的SNMP管理協議，可在任何一臺管理主機對系統有效管理。
3）采用標準的TCP/IP協議，安全可靠，系統兼容性強。可與各廠家的標準設備兼容，與其它系統可以無縫融合；
4）可通過子鐘IP地址，對子鐘精確定位，從而確定故障，維護方便。
